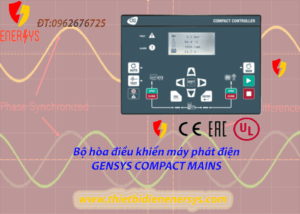

Bộ hòa điều khiển Gensys Compact Mains

CHI TIẾT SẢN PHẨM

GENSYS COMPACT MAINS được sử dụng trên máy phát điện độc lập trong ứng dụng song song với nguồn điện. Nó mang lại sự linh hoạt và tiết kiệm thời gian nhờ đi dây đơn giản và dễ dàng lập trình. Bộ điều khiển này là một bộ điều khiển của một loạt các nguồn năng lượng và quản lý nhà máy điện: Máy phát điện, Nguồn, Quang điện, Kho ắc quy, Cầu dao.

Phần cứng & Màn hình

GENSYS COMPACT MAINS có sẵn trong cả phiên bản gắn bảng tổng đài với màn hình hoặc phiên bản gắn đế lõi. Và tương thích với màn hình màu cảm ứng i4Gen.

Phần mềm

GENSYS COMPACT MAINS có thể được định cấu hình từ màn hình phía trước của nó, từ màn hình cảm ứng từ xa i4Gen hoặc thông qua phần mềm i4Gen Suite miễn phí.

Kiểm soát và Quản lý

Tương thích với 3 hoặc 4 dây hệ thống ba pha, hai pha hoặc một pha.

Chuyển đổi chuyển đổi tự động.

Không có chuyển đổi Break.

Nhập / xuất điện (Song song vĩnh viễn)

Hoàn toàn kiểm soát động cơ của bộ máy phát điện diesel, xăng hoặc khí (làm nóng trước, phát sáng trước, đánh lửa, khởi động / dừng…).

9 x Đầu vào kỹ thuật số: NO hoặc NC nối đất, 3 x Đầu vào tương tự: Điện trở (0 … 500Ω) hoặc 0 … 20mA, 6 x Đầu ra kỹ thuật số: NE hoặc ND. 1,8A.

31 điểm hiệu chuẩn cho đầu vào tương tự (điện trở hoặc 0-20 mA).

Mở rộng qua CANopen: 32 x Đầu vào kỹ thuật số, 16 x Đầu vào Analog, 32 x Đầu ra Kỹ thuật số.

2 x Ngõ ra rơ le (điều khiển ngắt): 5A, 240VAC.

2 x đầu ra tương tự: Điều khiển tốc độ / tần số và điện áp: +/- 10VDC đầu ra cô lập với khoảng điều chỉnh và độ lệch.

Đầu vào nhận từ: Tần số 50Hz … 10kHz, Điện áp 0,5 … 40VAC.

Quản lý nhiều bộ khởi động thay thế hoặc liên tiếp.

Khởi động & Làm mát ở tốc độ không tải hoặc danh định.

Khởi động từ xa và chế độ thử nghiệm có sẵn BẬT / TẮT tải.

Phát hiện lỗi chính và chuyển đổi Không ngắt với thời gian chuyển tải có thể điều chỉnh và thời gian song song.

Khả năng xác nhận chuyển nguồn điện của Nhà điều hành (G59).

Có được sự song hành vĩnh viễn trong Kiểm soát tải và PF. Isochronous & Iso-áp hoặc chế độ Droop.

Vòng lặp PID mới được tối ưu hóa với hiệu suất vượt trội trong đồng bộ hóa, điều khiển KW và KVAR.

Đồng bộ hóa: Đồng bộ hóa tần số, pha và điện áp (Đồng bộ hóa hiển thị trên màn hình). Kiểm tra đồng bộ (ANSI 25) + Bảo vệ thứ tự pha. Có thể thêm dịch pha từ 0 đến 360 độ trên chức năng rơle kiểm tra đồng bộ (ví dụ để bù cho máy biến áp DYN11 MT / BT).

PATENTED SYSTEM, Easy Calib: Điều khiển tự động và tự động điều chỉnh tốc độ và điện áp đầu ra tương tự

Kiểm soát đủ độ ổn định trên các vòng sơ cấp tốc độ và điện áp với cảnh báo nếu có.

Kiểm soát hiệu chỉnh về tốc độ và điện áp với cảnh báo nếu có.

Tự động cài đặt tần số danh định, hướng chính xác và biên độ thích hợp.

Tự động cài đặt điện áp danh định, hướng chính xác và biên độ thích hợp.

Thông tin cảnh báo nếu không đạt được biên độ thích hợp cho tốc độ hoặc điện áp.

Chế độ ghi đè (ức chế bảo vệ + đồng hồ đo giờ chuyên dụng) theo chứng nhận NFE 37-312.

Chuyến đi tải không cần thiết khi quá tải hoặc quá tần số.

J1939:

Tương thích với tất cả các động cơ điện tử J1939.

Tự động phát hiện địa chỉ ECU động cơ.

Chức năng «Sniffer / Spy» để phân tích các khung CAN.

Điều khiển Start / Stop, tốc độ, lựa chọn 50 / 60Hz.

10 khung «tùy chỉnh» có thể được cấu hình bằng văn bản và đọc.

ECU hỗ trợ TIER 4 Final và Stage 5 với quản lý DPF và SCR.

Bản ghi 500 sự kiện / cảnh báo / lỗi với dấu thời gian. Hiển thị trên màn hình bộ điều khiển và i4Gen với bộ lọc nâng cao.

1350 sự kiện được ghi lại với dấu thời gian và giá trị thời gian thực có sẵn, bộ nhớ không thay đổi. Có sẵn trên tệp đã tải lên.

Dự phòng tự động Master / Slave.

Lựa chọn thay thế, Hệ thống Kéo và Thả: 16 tham số có thể chuyển đổi giữa 2 giá trị.

Lập lịch: hàng ngày, hàng tuần, hàng tháng. 10 sự kiện có thể cấu hình.

Easyflex®, Hệ thống kéo và thả: 50 dòng lập trình.

Chế độ Gỡ lỗi mới hiển thị trong thời gian thực trạng thái hoặc giá trị của tất cả các biến trong các dòng lập trình.

Kết nối dễ dàng: Chức năng này cho phép nhanh chóng chuyển đổi kết nối giữa các bộ điều khiển.

Tự động phát hiện bộ điều khiển CRE TECHNOLOGY trên mạng Ethernet.

Nó cho phép tự động cấu hình địa chỉ IP của bộ điều khiển CRE TECHNOLOGY để có thể truy cập chúng với cấu hình mạng hiện tại.

Quản lý bộ ngắt mạch:

Cho phép điều khiển 1 chuyển đổi hoặc 2 cầu dao riêng biệt.

Các phản hồi về vị trí ngắt có thể được kết nối hoặc không.

Các xung có thể điều chỉnh hoặc tiếp điểm có chốt để đóng cầu dao.

Điều chỉnh xung hoặc tiếp điểm chốt để mở cầu dao.

Quản lý cuộn dây MN / MX.

Quản lý báo động khi đóng cửa không thành công, không mở được, đóng cửa bất ngờ, mở bất ngờ.

Modbus TCP Slave / Cổng giao tiếp chính mới.

Modbus TCP Slave: Tất cả dữ liệu đều có thể truy cập được bằng ModBus TCP cục bộ hoặc từ xa (web, GPRS).

Modbus TCP Master mới: khả năng tạo và cấu hình các khung tùy chỉnh.

3 cổng com riêng biệt có sẵn:

1 CANbus: Động cơ điện tử J1939 và các phần mở rộng I / O.

1 giao thức CANbus CRE để giao tiếp giữa tất cả các bộ điều khiển COMPACT.

Ethernet: Giao tiếp PC / ModBus TCP.

Tầm nhìn siêu xa từ xa với màn hình cảm ứng màu i4Gen. (7, 10 hoặc 15 inch)

Kết nối Internet: Cổng Wan hoặc điểm phát Wifi hoặc modem 4G hoặc Điểm truy cập điện thoại thông minh.

Trực quan – cấu hình – lập trình – điều khiển nhà máy điện từ xa.

Lên đến 10.000 nhà máy điện với một tài khoản Zoho Assist duy nhất (ứng dụng Zoho Assist PC, MAC, Smartphone).

Sử dụng ứng dụng Zoho Assist (PC, MAC, Điện thoại thông minh).

1 I4Gen duy nhất có thể giám sát toàn bộ nhà máy điện.

Mới Giám sát và điều khiển toàn bộ nhà máy điện (máy phát điện, nguồn điện, quang điện, bộ lưu trữ ắc quy, ..) thông qua một sơ đồ đường dây duy nhất được tạo tự động.

Gửi email đến các sự kiện.

Quản lý Tăng cường Pin.

Chu kỳ bảo trì có thể định cấu hình.

Bảo vệ điện và cơ học

3 cấp độ mật khẩu: người dùng cuối, kỹ thuật viên, kỹ thuật viên nâng cao.

Ngôn ngữ: Anh, Pháp, Ý, Tây Ban Nha tiêu chuẩn. Tiếng Bồ Đào Nha, tiếng Nga, tiếng Đức và các ngôn ngữ tùy chỉnh khác có sẵn theo yêu cầu.

Đồng hồ tự động bằng CANbus.

Tự động cập nhật chương trình cơ sở: Khi mô-đun được kết nối với phần mềm i4Gen Suite PC, bạn sẽ tự động được yêu cầu cập nhật chương trình cơ sở lên phiên bản mới nhất nếu có.

The GENSYS COMPACT MAINS is used on standalo

ne generator in mains paralleling application. It offers flexibility and time saving thanks to its simple wiring, and easy programming. This controller is one controller of a complete range for Energy sources and power plant management: Generators, Mains, Photovoltaic, Batteries storage, Tie breakers.

Hardware & Display

The GENSYS COMPACT MAINS is available in both switchboard panel mounted version with display, or core base mounted version. And compatible with i4Gen touchscreen color display.

Software

The GENSYS COMPACT MAINS is configurable from its front panel display, from i4Gen remote touchscreen, or through the free i4Gen Suite software.

Control and Management

• Compatible with 3 or 4 wires three-phase, or two-phase or single phase systems.
• Automatic changeover switching.
• No Break changeover.
• Import/export power (Permanent Paralleling)
• Complete engine control of diesel, gasoline or gas gensets (preheating, pre-glow, ignition, start/stop…).
• 9 x Digital inputs: NO or NC to ground, 3 x Analog inputs: Resistive (0…500Ω) or 0…20mA,  6 x Digital outputs: NE or ND. 1.8A.
• 31 calibration points for analogue inputs (resistive or 0-20 mA).
• Expansion via CANopen: 32 x Digital inputs, 16 x Analog inputs, 32 x Digital outputs.
• 2 x Relay outputs (breaker control): 5A, 240VAC.
• 2 x Analog outputs: Speed/Frequency and Voltage control: +/-10VDC isolated output with adjustable span and offset.
• Magnetic pick up input: Frequency 50Hz…10kHz, Voltage 0.5…40VAC.
• Alternative or consecutive multiple starter management.
• Warmup & Cool down at idle or nominal speed.
• Remote start and test mode available ON/OFF load.
• Mains failure detection and No Break changeover with adjustable load transfer time and paralleling time.
• Possibility of Operator mains transfer validation (G59).
• Mains permanent paralleling in Fix load and PF control. Isochronous & Iso-voltage or Droop mode.
• New optimized PID loop with exceptional performance in synchronization, KW and KVAR control.
• Synchronization: Frequency, Phase and Voltage synchronization (Synch display available on screen). Synch check (ANSI 25) + Phase sequence protection. Phase shift between 0 and 360 degrees could be added on the synch check relay function (for example to compensate DYN11 MT/BT transformers).
• PATENTED SYSTEM, Easy Calib: Automatic control and automatic adjustment of analogue outputs speed and voltage
  • Control of sufficient stability on the speed and voltage primary loops with alarm if applicable.
  • Control of a correction on speed and voltage with alarm if applicable.
  • Auto setting of nominal frequency, correct direction, and appropriate amplitude.
  • Auto setting of nominal voltage, correct direction, and appropriate amplitude.
  • Alarms information if the appropriate amplitude for speed or voltage is not reached.
• Override mode (protections inhibition + dedicated hour meter) following NFE 37-312 certification.
• Non-essential load trip on overload or overfrequency.
• J1939:
  • Compatible with all J1939 electronic engines.
  • Engine ECU address automatic detection.
  • « Sniffer/Spy » function to analyse the CAN frames.
  • Start/Stop control, speed, 50/60Hz selection.
  • 10 « custom » frames can be configured in writing and reading.
  • ECU support TIER 4 Final and Stage 5 with DPF and SCR management.
• Record of 500 events/alarms/faults with timestamps. Displayed on controller screen and i4Gen with advanced filter.
• 1350 logged events with timestamp and real-time value available, non volatile memory. Available on uploaded file.
• Master/Slave automatic redundancy.
• Alternative selection, Drag and Drop system: 16 parameters can switch between 2 values.
• Scheduler: daily, weekly, monthly. 10 configurables events.
• Easyflex®, Drag and Drop system: 50 programming lines.
  • ​​New Debug mode displaying in real time the status or value of all variables in the programming lines.
• Easy connect: This function permit to quickly switch the connection between controllers.
  • Automatically detects CRE TECHNOLOGY controllers on an Ethernet network.
  • It allows to automatically configure CRE TECHNOLOGY controllers IP address to be able to access them with the current network configuration.
• Circuit breakers management:
  • Allows the control of 1 changeover or 2 separate breakers.
  • The breakers positions feedback could be connected or not.
  • Adjustable pulses or latched contact for breaker closing.
  • Adjustable pulses or latched contact for breaker opening.
  • MN/MX coil management.
  • Alarm management for closing failure, opening failure, unexpected closure, unexpected opening.
• New Modbus TCP Slave/Master Communication Port.
  • Modbus TCP Slave: All data are accessible by ModBus TCP locally or remotely (web, GPRS).
  • New Modbus TCP Master: possibility to create and configure customized frames.
• 3 isolated com ports are available:
  • 1 CANbus: J1939 electronic engine and I/O extensions.
  • 1 CANbus CRE protocol for communication between all COMPACT controllers.
  • Ethernet: PC communication/ModBus TCP.
• Remote Super vision with color touch screen i4Gen. (7, 10 or 15 inches)
  • Internet connection: Wan port or Wifi hotspot or 4G modem or Smartphone Access point.
  • Visualization – configuration – programming – remote power plant control.
  • Up to 10,000 power plant with a single Zoho Assist account (Zoho Assist PC, MAC, Smartphone application).
  • Use of the Zoho Assist app (PC, MAC, Smartphone).
  • 1 single I4Gen can monitor the entire power plant.
  • New Monitoring and control of the complete power plant (generators, mains, photovoltaic, batteries storage,..) through a single line diagram generated automatically.
  • Sending emails to events.
• Battery Boost management.
• Configurable maintenance cycle.
• Electrical and mechanical protections.
• 3 password levels: end user, technician, advanced technician.
• Languages: English, French, Italian, Spanish in standard. Portuguese, Russian, German and other custom languages are available on request.
• Automatic clock synchronization by CANbus.
• Automatic firmware update: When module is connected to i4Gen Suite PC software, you will automatically be asked for a firmware update to the latest version if applicable.
