CHI TIẾT SẢN PHẨM

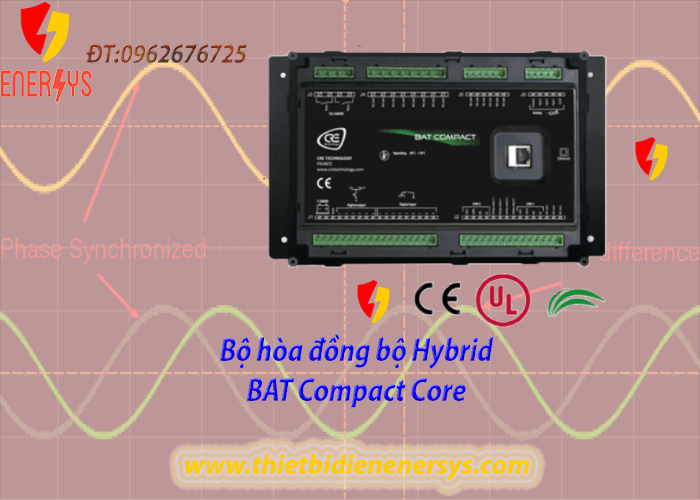

BAT COMPACT CORE là một bộ điều khiển của một loạt các nguồn năng lượng và quản lý nhà máy điện: Máy phát điện, Main, Quang điện, Bộ lưu trữ ắc quy, Cầu dao. Nó điều khiển bộ biến tần quang điện trong các ứng dụng kết nối lưới điện và / hoặc một / một số máy phát điện và / hoặc bộ lưu trữ pin. BAT COMPACT CORE mang lại sự linh hoạt và tiết kiệm thời gian nhờ vào hệ thống dây đơn giản và lập trình dễ dàng.
Phần cứng & Màn hình
BAT COMPACT có sẵn trong cả phiên bản gắn bảng tổng đài với màn hình hoặc phiên bản gắn đế lõi và tương thích với dải màu màn hình cảm ứng i4Gen.
Phần mềm
BAT COMPACT CORE có thể được định cấu hình từ màn hình phía trước của nó, từ i4Gen HMI hoặc thông qua phần mềm i4Gen Suite PC miễn phí.
Kiểm soát và Quản lý
(PHỤ THUỘC VÀO CÁC THÔNG SỐ CÓ TRONG INVERTER)
ModBus TCP Sunspec giao tiếp «Plug & Play» với tất cả các biến tần trên thị trường với khả năng tạo và cấu hình các khung đọc và ghi tùy chỉnh bổ sung.
Kiểm soát công suất tối đa KWc mặt trời sao cho giữ công suất tối thiểu trên (các) máy phát điện, trong khi duy trì tần số cố định (chế độ đẳng thời).
Kiểm soát công suất phản kháng KVAR mặt trời: bằng cách áp đặt một cosphi cố định có thể định cấu hình hoặc bằng cách chia sẻ KVAR giữa năng lượng mặt trời và các nguồn khác, trong khi vẫn duy trì một lực căng cố định (chế độ đẳng áp).
Điều khiển bằng tay và tự động việc đóng và mở rơle tạo PV. Ngừng sản xuất năng lượng mặt trời ngay lập tức trong trường hợp có điện trở lại trên (các) máy phát điện (để giữ cho việc lắp đặt bị thiếu điện áp).
Điều khiển bộ nghịch lưu PV ở chế độ “Nối lưới”, nghĩa là bộ nghịch lưu không quản lý việc điều khiển điện áp và tần số được áp đặt bởi nguồn bổ sung (Máy phát điện hoặc Lưới hoặc Pin).
9 x Đầu vào kỹ thuật số: NO hoặc NC nối đất, 3 x Đầu vào tương tự: Điện trở (0 … 500Ω) hoặc 0 … 20mA, 6 x Đầu ra kỹ thuật số: NE hoặc ND. 1,8A.
31 điểm hiệu chuẩn cho đầu vào tương tự (điện trở hoặc 0-20 mA).
Mở rộng qua CANopen: 32 x Đầu vào kỹ thuật số, 16 x Đầu vào Analog, 32 x Đầu ra Kỹ thuật số.
2 x Ngõ ra rơ le (điều khiển ngắt): 5A, 240VAC.
2 x đầu ra tương tự +/- 10VDC với độ lợi và độ lệch có thể điều chỉnh.
Khởi động / dừng (các) máy phát điện tùy thuộc vào năng lượng mặt trời được tạo ra và dự trữ năng lượng mong muốn.
Thu nhận các thông số điện của biến tần qua ModBus TCP SUNSPEC hoặc qua đầu vào dòng điện / điện áp truyền thống (tùy chọn).
Quản lý giảm tải không cần thiết trong trường hợp quá tải hoặc thiếu đáp ứng.
Bản ghi 500 sự kiện / cảnh báo / lỗi với dấu thời gian. Hiển thị trên màn hình bộ điều khiển và i4Gen với bộ lọc nâng cao.
1350 sự kiện được ghi lại với dấu thời gian và giá trị thời gian thực có sẵn, bộ nhớ không thay đổi. Có sẵn trên tệp đã tải lên.
Giá trị và đường cong sản xuất của các nguồn năng lượng khác nhau được hiển thị trên i4Gen
Lựa chọn thay thế, Hệ thống Kéo và Thả: 16 tham số có thể chuyển đổi giữa 2 giá trị ..
Lập lịch: hàng ngày, hàng tuần, hàng tháng. 10 sự kiện có thể cấu hình.
Easyflex®, Hệ thống kéo và thả: 50 dòng lập trình.
Chế độ Gỡ lỗi mới hiển thị trong thời gian thực trạng thái hoặc giá trị của tất cả các biến trong các dòng lập trình.
Kết nối dễ dàng: Chức năng này cho phép nhanh chóng chuyển đổi kết nối giữa các bộ điều khiển.
Tự động phát hiện bộ điều khiển CRE TECHNOLOGY trên mạng Ethernet.
Nó cho phép tự động cấu hình địa chỉ IP của bộ điều khiển CRE TECHNOLOGY để có thể truy cập chúng với cấu hình mạng hiện tại.
Tương thích và giao tiếp với GENSYS COMPACT (máy phát điện), MASTER COMACT (mạng), BTB COMPACT (Tie-Breakers) và PV COMPACT (bộ nghịch lưu ắc quy).
Modbus TCP Slave / Cổng giao tiếp chính mới.
Modbus TCP Slave: Tất cả dữ liệu đều có thể truy cập được bằng ModBus TCP cục bộ hoặc từ xa (web, GPRS).
Modbus TCP Master mới: khả năng tạo và cấu hình các khung tùy chỉnh.
3 cổng com riêng biệt có sẵn:
1 CANbus: Động cơ điện tử J1939 và các phần mở rộng I / O.
1 giao thức CANbus CRE để giao tiếp giữa tất cả các bộ điều khiển COMPACT.
Ethernet: Giao tiếp PC / ModBus TCP.
Giám sát từ xa với màn hình cảm ứng màu i4Gen. (7, 10 hoặc 15 inch)
Gửi email đến các sự kiện.
1 I4Gen duy nhất có thể giám sát toàn bộ nhà máy điện.
Mới Giám sát và điều khiển toàn bộ nhà máy điện (máy phát điện, nguồn điện, quang điện, bộ lưu trữ ắc quy, ..) thông qua một sơ đồ đường dây duy nhất được tạo tự động.
Sử dụng ứng dụng Zoho Assist (PC, MAC, Điện thoại thông minh).
Lên đến 10.000 máy phát điện.
Trực quan – cấu hình – lập trình – điều khiển nhà máy điện từ xa.
Kết nối Internet: Cổng Wan hoặc điểm phát Wifi hoặc modem 4G hoặc Điểm truy cập điện thoại thông minh.
10 chu kỳ bảo trì có thể định cấu hình (trên đồng hồ năng lượng hoặc trên số ngày dương lịch).
3 cấp độ mật khẩu: người dùng, kỹ thuật viên, kỹ thuật viên nâng cao.
Ngôn ngữ: Anh, Pháp, Ý, Tây Ban Nha tiêu chuẩn. Tiếng Bồ Đào Nha, tiếng Nga, tiếng Đức và các ngôn ngữ tùy chỉnh khác có sẵn theo yêu cầu.
Tự động cập nhật chương trình cơ sở: Khi mô-đun được kết nối với phần mềm i4Gen Suite PC, bạn sẽ tự động được yêu cầu cập nhật chương trình cơ sở lên phiên bản mới nhất nếu có.
The BAT COMPACT CORE is one controller of a complete range for Energy sources and power plant management: Generators, Mains, Photovoltaic, Batteries storage, Tie breakers. It controls batteries inverters in grid-connected applications with one or several photovoltaics inverters, and one or several generators. The BAT COMPACT CORE offers flexibility and time saving thanks to its simple wiring and easy programming.
Hardware & Display
The BAT COMPACT is available in both switchboard panel mounted version with display, or core base mounted version and compatible with i4Gen touchscreen color display range.
Software
The BAT COMPACT CORE is configurable from its front panel display, from i4Gen HMI, or through the free i4Gen Suite PC software.
Control and Management
(DEPENDING ON THE PARAMETERS AVAILABLE IN THE INVERTER)
- ModBus TCP communication with most of the inverters on the market with the ability to create and configure additional custom read and write frames.
- Start/stop of the generator(s) depending on a configurable low battery of charge (SOC) threshold, a configurable max current supplied by the batteries and the desired power reserve.
- Control of the reactive power KVAR batteries: either by imposing a configurable fixed cosphi, or by sharing KVARs between the battery energy and the other sources.
- Controls battery inverters in “Grid Following” mode, meaning the inverters do not manage the control of the voltage and frequency
which are imposed by the additional source (Generator or Grid) or in “Grid Forming” mode, meaning the inverters manage the voltage and frequency control (applicable when only batteries and PVs are in operation).
- 9 x Digital inputs: NO or NC to ground, 3 x Analog inputs: Resistive (0…500Ω) or 0…20mA, 6 x Digital outputs: NE or ND. 1.8A.
- 31 calibration points for analogue inputs (resistive or 0-20 mA).
- Expansion via CANopen: 32 x Digital inputs, 16 x Analog inputs, 32 x Digital outputs.
- 2 x Relay outputs (breaker control): 5A, 240VAC.
- 2 x Analog outputs +/-10VDC with adjustable gain and offset.
- Management of the battery power imported (charge) or exported (discharge) to the installation.
- Management of ECO mode (possibility to stop all the generators and charge/discharge the batteries according to the sun) or STORAGE mode (one generator, at least, always started and the batteries always fully charged).
- Acquisition of the inverter’s electrical parameters via ModBus TCP or via traditional current/voltage inputs (optional).
- Immediate stop of the battery production in case of power return on the generator(s).
- Non-essential load shedding management in case of overload or underfrequency.
- Record of 500 events/alarms/faults with timestamps. Displayed on controller screen and i4Gen with advanced filter.
- 1350 logged events with timestamp and real-time value available, non volatile memory. Available on uploaded file.
- Alternative selection, Drag and Drop system: 16 parameters can switch between 2 values..
- Scheduler: daily, weekly, monthly. 10 configurables events.
- Easyflex®, Drag and Drop system: 50 programming lines.
- New Debug mode displaying in real time the status or value of all variables in the programming lines.
- Easy connect: This function permit to quickly switch the connection between controllers.
- Automatically detects CRE TECHNOLOGY controllers on an Ethernet network.
- It allows to automatically configure CRE TECHNOLOGY controllers IP address to be able to access them with the current network configuration.
- Compatible and communicating with GENSYS COMPACT (generators), MASTER COMACT (network), BTB COMPACT (Tie-Breakers) and PV COMPACT (photovoltaic inverters).
- New Modbus TCP Slave/Master Communication Port.
- Modbus TCP Slave: All data are accessible by ModBus TCP locally or remotely (web, GPRS).
- New Modbus TCP Master: possibility to create and configure customized frames.
- 3 isolated com ports are available:
- 1 CANbus: J1939 electronic engine and I/O extensions.
- 1 CANbus CRE protocol for communication between all COMPACT controllers.
- Ethernet: PC communication/ModBus TCP.
- Remote Supervision with color touch screen i4Gen. (7, 10 or 15 inches)
- Sending emails to events.
- 1 single I4Gen can monitor the entire power plant.
- New Monitoring and control of the complete power plant (generators, mains, photovoltaic, batteries storage,..) through a single line diagram generated automatically.
- Use of the Zoho Assist app (PC, MAC, Smartphone).
- Up to 10,000 generators.
- Visualization – configuration – programming – remote power plant control.
- Internet connection: Wan port or Wifi hotspot or 4G modem or Smartphone Access point.
- 10 configurable maintenance cycles (on energy meter or on number of calendar days).
- 3 passwords levels: user, technician, advanced technician.
- Languages: English, French, Italian, Spanish in standard. Portuguese, Russian, German and other custom languages are available on request.
- Automatic firmware update: When module is connected to i4Gen Suite PC software, you will automatically be asked for a firmware update to the latest version if applicable.
