CHI TIẾT SẢN PHẨM

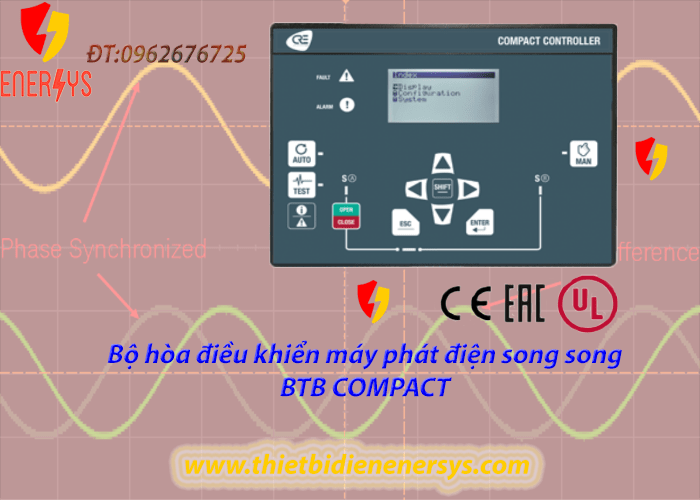

BTB COMPACT là một trong những bộ điều khiển hoàn chỉnh cho các nguồn năng lượng và quản lý nhà máy điện: Máy phát điện, Nguồn điện, Pin năng lượng mặt trời, hệ thống tích trữ ắc quy, máy cắt. Bộ điều khiển này được tạo ra để quản lý các ứng dụng ngắt kết nối bus tie-breaker lên đến 32 trình ngắt kết nối bus tiebreaker. Nó hoạt động kết hợp với các mô-đun GENSYS COMPACT PRIME (cho máy phát điện) và MASTER COMPACT / MASTER COMPACT 1B (cho nguồn điện). Nó mang lại sự linh hoạt và tiết kiệm thời gian nhờ đi dây đơn giản và dễ dàng lập trình.
Phần cứng & Màn hình
BTB COMPACT có sẵn trong cả phiên bản gắn bảng tổng đài với màn hình hoặc phiên bản gắn đế lõi và tương thích với màn hình màu cảm ứng i4Gen.
Phần mềm
BTB COMPACT có thể được định cấu hình từ màn hình phía trước của nó, từ màn hình cảm ứng từ xa i4Gen hoặc thông qua phần mềm i4Gen Suite miễn phí.
Kiểm soát và Quản lý
Tương thích với 3 hoặc 4 dây hệ thống ba pha, hai pha hoặc một pha.
32 mô-đun BTB COMPACT và MASTER COMPACT + 32 mô-đun GENSYS COMPACT PRIME giới hạn tổng cộng 40 mô-đun có thể được sử dụng cùng nhau trên cùng một ứng dụng.
Nhà máy điện hoàn chỉnh được chia thành các phân đoạn. Một phân đoạn là một nhóm gồm mô-đun MASTER COMPACT và GENSYS COMPACT PRIME sẽ luôn giao tiếp lẫn nhau.
9 x Đầu vào kỹ thuật số: NO hoặc NC nối đất, 3 x Đầu vào tương tự: Điện trở (0 … 500Ω) hoặc 0 … 20mA, 6 x Đầu ra kỹ thuật số: NE hoặc ND. 1,8A.
31 điểm hiệu chuẩn cho đầu vào tương tự (điện trở hoặc 0-20 mA).
Mở rộng qua CANopen: 32 x Đầu vào kỹ thuật số, 16 x Đầu vào Analog, 32 x Đầu ra Kỹ thuật số.
2 x Ngõ ra rơ le (điều khiển ngắt): 5A, 240VAC.
Thu thập thông số điện từ hệ thống dây (PT) và từ CANbus (KW, KVAR) của GENSYS COMPACT PRIME và MASTER COMPACT.
Đồng bộ hóa: Đồng bộ tần số, pha và điện áp từ Nguồn A đến Nguồn B hoặc từ Nguồn B đến Nguồn A (Hiển thị phạm vi đồng bộ có sẵn trên màn hình). Kiểm tra đồng bộ (ANSI 25) + Bảo vệ thứ tự pha. Có thể thêm dịch pha từ 0 đến 360 độ trên chức năng rơle kiểm tra đồng bộ (ví dụ để bù cho máy biến áp DYN11 MT / BT).
Đoạn đường nối KW có thể điều chỉnh và đoạn đường nối KVAR sau khi đồng bộ hóa. 2 đường dốc là độc lập và cho phép quản lý thích hợp cân bằng công suất phản kháng và hoạt động nếu tỷ lệ KW / KVAR khác nhau trên nguồn A và nguồn B trước khi đóng ngắt cầu dao.
Điều chỉnh tần số / KW và Điện áp / KVAR được tối ưu hóa không yêu cầu điều chỉnh PID trong BTB COMPACT (ngoại trừ đồng bộ pha). Điều khiển PID được quản lý bởi mỗi bộ tạo với GENSYS COMPACT PRIME.
Tự động phát hiện nguồn điện song song trên nguồn A hoặc nguồn B. Việc đồng bộ hóa từ nguồn đến máy phát sẽ được phát hiện và không được phép. Chỉ cho phép đồng bộ hóa từ máy phát điện đến máy phát điện và từ máy phát điện đến nguồn điện lưới.
Bản ghi 500 sự kiện / cảnh báo / lỗi với dấu thời gian. Hiển thị trên màn hình bộ điều khiển và i4Gen với bộ lọc nâng cao.
1350 sự kiện được ghi lại với dấu thời gian và giá trị thời gian thực có sẵn, bộ nhớ không thay đổi. Có sẵn trên tệp đã tải lên.
Lựa chọn thay thế, Hệ thống Kéo và Thả: 16 tham số có thể chuyển đổi giữa 2 giá trị.
Lập lịch: hàng ngày, hàng tuần, hàng tháng. 10 sự kiện có thể cấu hình.
Easyflex®, Hệ thống kéo và thả: 50 dòng lập trình.
Chế độ Gỡ lỗi mới hiển thị trong thời gian thực trạng thái hoặc giá trị của tất cả các biến trong các dòng lập trình.
Kết nối dễ dàng: Chức năng này cho phép nhanh chóng chuyển đổi kết nối giữa các bộ điều khiển.
Tự động phát hiện bộ điều khiển CRE TECHNOLOGY trên mạng Ethernet.
Nó cho phép tự động cấu hình địa chỉ IP của bộ điều khiển CRE TECHNOLOGY để có thể truy cập chúng với cấu hình mạng hiện tại.
Quản lý bộ ngắt mạch:
Các phản hồi về vị trí ngắt có thể được kết nối hoặc không.
Các xung có thể điều chỉnh hoặc tiếp điểm có chốt để đóng cầu dao.
Điều chỉnh xung hoặc tiếp điểm chốt để mở cầu dao.
Quản lý cuộn dây MN / MX.
Quản lý báo động khi đóng cửa không thành công, không mở được, đóng cửa bất ngờ, mở bất ngờ.
Modbus TCP Slave / Cổng giao tiếp chính mới.
Modbus TCP Slave: Tất cả dữ liệu đều có thể truy cập được bằng ModBus TCP cục bộ hoặc từ xa (web, GPRS).
Modbus TCP Master mới: khả năng tạo và cấu hình các khung tùy chỉnh.
3 cổng com riêng biệt có sẵn:
1 CANbus: Động cơ điện tử J1939 và các phần mở rộng I / O.
1 giao thức CANbus CRE để giao tiếp giữa tất cả các bộ điều khiển COMPACT.
Ethernet: Giao tiếp PC / ModBus TCP.
Giám sát từ xa với màn hình cảm ứng màu i4Gen. (7, 10 hoặc 15 inch)
Kết nối Internet: Cổng Wan hoặc điểm phát Wifi hoặc modem 4G hoặc Điểm truy cập điện thoại thông minh.
Trực quan – cấu hình – lập trình – điều khiển nhà máy điện từ xa.
Lên đến 10.000 nhà máy điện với một tài khoản Zoho Assist duy nhất (ứng dụng Zoho Assist PC, MAC, Smartphone).
Sử dụng ứng dụng Zoho Assist (PC, MAC, Điện thoại thông minh).
1 I4Gen duy nhất có thể giám sát toàn bộ nhà máy điện.
Mới Giám sát và điều khiển toàn bộ nhà máy điện (máy phát điện, nguồn điện, quang điện, bộ lưu trữ ắc quy, ..) thông qua một sơ đồ đường dây duy nhất được tạo tự động.
Gửi email đến các sự kiện.
Bảo vệ điện và cơ khí.
Tự động quản lý các ức chế CANbus theo ngắt kết nối đóng hoặc mở.
3 cấp độ mật khẩu: người dùng cuối, kỹ thuật viên, kỹ thuật viên nâng cao.
Ngôn ngữ: Anh, Pháp, Ý, Tây Ban Nha tiêu chuẩn. Tiếng Bồ Đào Nha, tiếng Nga, tiếng Đức và các ngôn ngữ tùy chỉnh khác có sẵn theo yêu cầu.
Đồng hồ tự động bằng CANbus.
Tự động cập nhật chương trình cơ sở: Khi mô-đun được kết nối với phần mềm i4Gen Suite PC, bạn sẽ tự động được yêu cầu cập nhật chương trình cơ sở lên phiên bản mới nhất nếu có.
The BTB COMPACT is one controller of a complete range for Energy sources and power plant management: Generators, Mains, Photovoltaic, Batteries storage, Tie breakers. This controller is made to manage bus tie-breaker applications up to 32 bus tie-breaker. It operates in combination with GENSYS COMPACT PRIME (for generators) and MASTER COMPACT/MASTER COMPACT 1B (for mains) modules. It offers flexibility and time saving thanks to its simple wiring and easy programming.
Hardware & Display
The BTB COMPACT is available in both switchboard panel mounted version with display, or core base mounted version and compatible with i4Gen touchscreen color display.
Software
The BTB COMPACT is configurable from its front panel display, from i4Gen remote touchscreen, or through the free i4Gen Suite software.
Control and Management
Compatible with 3 or 4 wires three-phase, or two-phase or single phase systems.
32 modules BTB COMPACT and MASTER COMPACT + 32 modules GENSYS COMPACT PRIME limited to 40 modules in total could be used together on the same application.
The complete power plant is divided in segments. A segment is a group of MASTER COMPACT and GENSYS COMPACT PRIME module which will always communicate each other.
9 x Digital inputs: NO or NC to ground, 3 x Analog inputs: Resistive (0…500Ω) or 0…20mA, 6 x Digital outputs: NE or ND. 1.8A.
31 calibration points for analogue inputs (resistive or 0-20 mA).
Expansion via CANopen: 32 x Digital inputs, 16 x Analog inputs, 32 x Digital outputs.
2 x Relay outputs (breaker control): 5A, 240VAC.
Electrical parameters acquisition from wiring (PT) and from CANbus (KW, KVAR) of GENSYS COMPACT PRIME and MASTER COMPACT.
Synchronization: Frequency, Phase and Voltage synchronization from Source A to Source B or from Source B to Source A (Synchro scope display available on screen). Synch check (ANSI 25) + Phase sequence protection. Phase shift between 0 and 360 degrees could be added on the synch check relay function (for example to compensate DYN11 MT/BT transformers).
Adjustable KW ramp and KVAR ramp after synchronization. The 2 ramps are independents and allow managing properly the active and reactive power equalization if KW/KVAR ratio are different on source A and source B before tie-breaker closure.
Optimized frequency/KW and Voltage/KVAR regulation which does not require PID adjustment in the BTB COMPACT (except for the phase synchronization). The PID control is managed by each generator with GENSYS COMPACT PRIME.
Automatic detection of mains paralleling on source A or source B. Synchronization from mains to generators will be detected and not allowed. Only synchronization from generators to generators and from generators to mains will be allowed.
Record of 500 events/alarms/faults with timestamps. Displayed on controller screen and i4Gen with advanced filter.
1350 logged events with timestamp and real-time value available, non volatile memory. Available on uploaded file.
Alternative selection, Drag and Drop system: 16 parameters can switch between 2 values.
Scheduler: daily, weekly, monthly. 10 configurables events.
Easyflex®, Drag and Drop system: 50 programming lines.
New Debug mode displaying in real time the status or value of all variables in the programming lines.
Easy connect: This function permit to quickly switch the connection between controllers.
Automatically detects CRE TECHNOLOGY controllers on an Ethernet network.
It allows to automatically configure CRE TECHNOLOGY controllers IP address to be able to access them with the current network configuration.
Circuit breakers management:
The breakers positions feedback could be connected or not.
Adjustable pulses or latched contact for breaker closing.
Adjustable pulses or latched contact for breaker opening.
MN/MX coil management.
Alarm management for closing failure, opening failure, unexpected closure, unexpected opening.
New Modbus TCP Slave/Master Communication Port.
Modbus TCP Slave: All data are accessible by ModBus TCP locally or remotely (web, GPRS).
New Modbus TCP Master: possibility to create and configure customized frames.
3 isolated com ports are available:
1 CANbus: J1939 electronic engine and I/O extensions.
1 CANbus CRE protocol for communication between all COMPACT controllers.
Ethernet: PC communication/ModBus TCP.
Remote Supervision with color touch screen i4Gen. (7, 10 or 15 inches)
Internet connection: Wan port or Wifi hotspot or 4G modem or Smartphone Access point.
Visualization – configuration – programming – remote power plant control.
Up to 10,000 power plant with a single Zoho Assist account (Zoho Assist PC, MAC, Smartphone application).
Use of the Zoho Assist app (PC, MAC, Smartphone).
1 single I4Gen can monitor the entire power plant.
New Monitoring and control of the complete power plant (generators, mains, photovoltaic, batteries storage,..) through a single line diagram generated automatically.
Sending emails to events.
Electrical and mechanical protections.
Automatic management of CANbus inhibitions according with tie-breaker closed or opened.
3 password levels: end user, technician, advanced technician.
Languages: English, French, Italian, Spanish in standard. Portuguese, Russian, German and other custom languages are available on request.
Automatic clock synchronization by CANbus.
Automatic firmware update: When module is connected to i4Gen Suite PC software, you will automatically be asked for a firmware update to the latest version if applicable.
