Tủ kích từ động cơ đồng bộ

Động cơ đồng bộ (tức là để biến đổi điện năng thành cơ năng) cần phải tạo ra từ thông giữa khe hở không khí của rôto và stato của động cơ đồng bộ. Do đó dòng điện từ hóa là cần thiết để thiết lập từ thông trong khe hở không khí của động cơ. Trong trường hợp động cơ đồng bộ, từ thông được cung cấp bởi kích từ một chiều. Dòng điện một chiều được đưa vào cuộn dây trường của rôto để tạo ra từ thông cần thiết.

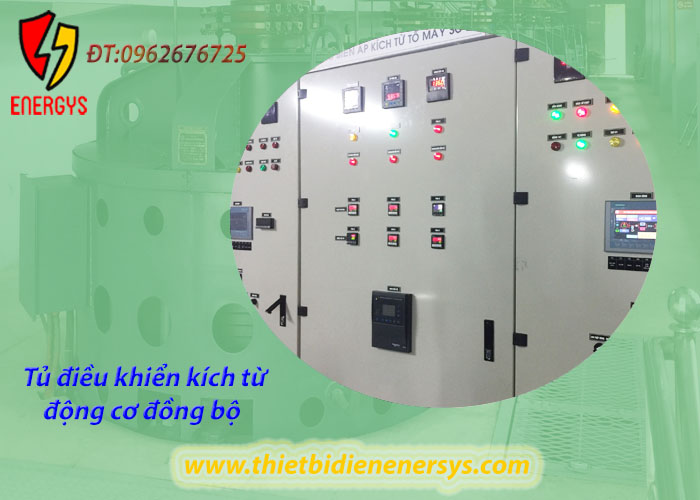

Hình 1: Tủ điều khiển kích từ động cơ đồng bộ cho máy bơm thủy lợi

Xem xét một động cơ đồng bộ có điện áp đặt vào không đổi và truyền tải cơ học không đổi. Do đó động cơ đồng bộ yêu cầu từ thông khe hở không khí không đổi. Từ thông khe hở không khí cần thiết được thiết lập bởi cả hai nguồn (tức là nguồn AC của cuộn dây stato và nguồn DC của cuộn dây rotor) sao cho từ thông yêu cầu duy trì trong động cơ đồng bộ. Một đặc điểm quan trọng của động cơ đồng bộ là bằng cách thay đổi từ thông dòng kích từ (kích thích một chiều), động cơ đồng bộ có thể hoạt động ở bất kỳ hệ số công suất nào. Khi chúng ta thay đổi kích từ, hệ số công suất của động cơ sẽ thay đổi. Hơn nữa, dòng điện phần ứng cũng thay đổi khi dòng điện kích từ thay đổi.
Động cơ được cho là ở trạng thái kích thích thấp nếu dòng điện từ trường rôto không đủ để tạo ra nhu cầu từ thông khe hở không khí cần thiết bằng điện áp cung cấp. Trong trường hợp đó, dòng điện từ hóa hoặc công suất phản kháng trễ được lấy từ nguồn AC để tạo ra thông lượng cần thiết. Do đó động cơ hoạt động ở hệ số công suất trễ trong điều kiện kích thích. Quá trình này được gọi là từ hóa.

Với kinh nghiệm nhiều năm trong lĩnh vực động cơ và máy phát đồng bộ, Enersys cung cấp các giải pháp tiên tiến và chất lượng cho các hệ thống kích từ động cơ đồng bộ, đặc biệt là các động cơ đồng bộ trung thế: như động cơ đồng bộ bơm nước sử dụng trong nông nghiệp, động cơ đồng bộ dùng cho máy nghiền, đồng cơ đồng bộ cho máy cán…

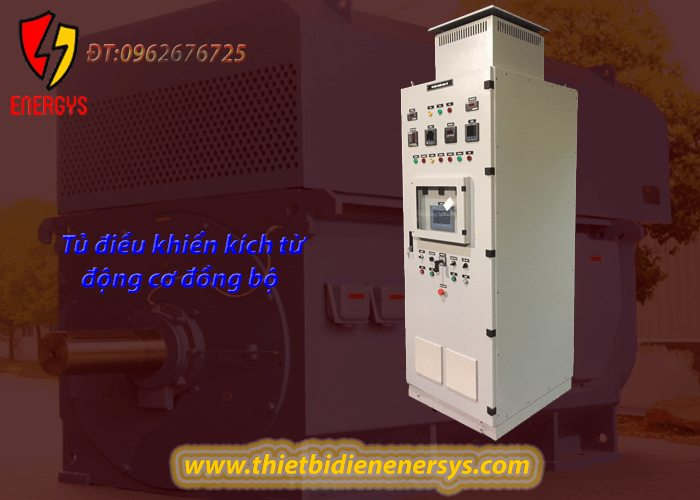

Hình 2: Tủ điều khiển kích từ động cơ đồng bộ cho máy nghiền quặng

Cấu trúc của tủ điều khiển kích từ động cơ đồng bộ bao gồm:

+ Thiết bị đóng cắt máy biến áp kích từ.

+ Bộ điều khiển kích từ của Siemens

+ Khối chỉnh lưu 6 thyristors

+ Thiết bị dập từ kiểu Crowbar

+ Thiết bị đo lường và hiển thị

Tủ kích từ động cơ đồng bộ có thể hoạt động tự động ở 2 chế độ:

+ Điều khiển theo hệ số công suất Pf

+ Điều khiển theo dòng kích từ FCR

Ngoài ra tủ kích từ động cơ đồng bộ còn cung cấp chế độ điều khiển bằng tay.

Dưới đây là video thực tế vận hành của tủ kích từ động cơ đồng bộ

Liên hệ chúng tôi để đáp ứng tốt nhất yêu cầu của quý khách.
