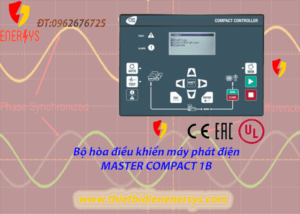

Bộ hòa đồng bộ Master Compact 1B

CHI TIẾT SẢN PHẨM

MASTER COMPACT 1B là một thiết bị điều khiển của một loạt các nguồn năng lượng và quản lý nhà máy điện: Máy phát điện, Nguồn, Quang điện, Kho ắc quy, Cầu dao. Bộ điều khiển này được chế tạo để quản lý các nhà máy phát điện từ 1 đến 32 máy phát song song với nguồn điện lưới.

MASTER COMPACT 1B thích hợp cho các ứng dụng có 2 bộ ngắt mạch (Bus và nguồn điện)

Phạm vi MASTER COMPACT mang lại sự linh hoạt và tiết kiệm thời gian nhờ vào hệ thống dây đơn giản, kỹ thuật & lập trình dễ dàng.

Phần cứng và Màn hình

MASTER COMPACT 1B có sẵn trong phiên bản gắn bảng tổng đài với màn hình hoặc phiên bản gắn đế lõi và tương thích với màn hình màu cảm ứng i4Gen.

Phần mềm

MASTER COMPACT 1B có thể được định cấu hình từ màn hình phía trước của chúng, từ màn hình cảm ứng từ xa của i4Gen hoặc thông qua phần mềm i4Gen Suite miễn phí.

Kiểm soát và Quản lý

Tương thích với 3 hoặc 4 dây hệ thống ba pha, hai pha hoặc một pha.

Quản lý ứng dụng tự động với nhiều nguồn điện (lên đến 32).

Các ứng dụng khác nhau là:

Chế độ chuyển đổi.

Không có chế độ chuyển đổi Break.

Nguồn điện vĩnh viễn song song.

9 x Đầu vào kỹ thuật số: NO hoặc NC nối đất, 3 x Đầu vào tương tự: Điện trở (0 … 500Ω) hoặc 0 … 20mA, 6 x Đầu ra kỹ thuật số: NE hoặc ND. 1,8A.

31 điểm hiệu chuẩn cho đầu vào tương tự (điện trở hoặc 0-20 mA).

Mở rộng qua CANopen: 32 x Đầu vào kỹ thuật số, 16 x Đầu vào Analog, 32 x Đầu ra Kỹ thuật số.

2 x Ngõ ra rơ le (điều khiển ngắt): 5A, 240VAC.

Điều khiển tần số / KW của nhà máy điện và Điện áp / KVAR thông qua CANbus.

Thu nhận các thông số điện của nhà máy điện từ hệ thống dây (PT – CTs) hoặc từ CANbus (CRE).

Khởi động từ xa và chế độ kiểm tra có sẵn Bật / Tắt tải.

Phát hiện lỗi chính và chuyển đổi Không ngắt với thời gian chuyển tải có thể điều chỉnh và thời gian song song.

Khả năng xác nhận chuyển giao nguồn điện của nhà điều hành.

Luôn song hành trong việc cố định tải hoặc cạo đỉnh và kiểm soát PF.

Đồng bộ hóa: Đồng bộ hóa tần số, pha và điện áp (Đồng bộ hóa hiển thị trên màn hình). Kiểm tra đồng bộ (ANSI 25) + Bảo vệ thứ tự pha. Có thể thêm dịch pha từ 0 đến 360 độ trên chức năng rơle kiểm tra đồng bộ (ví dụ để bù cho máy biến áp DYN11 MT / BT).

Quy định Tần số / KW và Điện áp / KVAR được tối ưu hóa mới không yêu cầu điều chỉnh PID trong MASTER (ngoại trừ đồng bộ pha).

Bốc dỡ quản lý cầu dao theo công suất máy phát sẵn có và nhu cầu phụ tải.

Bản ghi 500 sự kiện / cảnh báo / lỗi với dấu thời gian. Hiển thị trên màn hình bộ điều khiển và i4Gen với bộ lọc nâng cao.

1350 sự kiện được ghi lại với dấu thời gian và giá trị thời gian thực có sẵn, bộ nhớ không thay đổi. Có sẵn trên tệp đã tải lên.

Lựa chọn thay thế, Hệ thống Kéo và Thả: 16 tham số có thể chuyển đổi giữa 2 giá trị.

Lập lịch: hàng ngày, hàng tuần, hàng tháng. 10 sự kiện có thể cấu hình.

Easyflex®, Hệ thống kéo và thả: 50 dòng lập trình.

Chế độ Gỡ lỗi mới hiển thị trong thời gian thực trạng thái hoặc giá trị của tất cả các biến trong các dòng lập trình.

Kết nối dễ dàng: Chức năng này cho phép nhanh chóng chuyển đổi kết nối giữa các bộ điều khiển.

Tự động phát hiện bộ điều khiển CRE TECHNOLOGY trên mạng Ethernet.

Nó cho phép tự động cấu hình địa chỉ IP của bộ điều khiển CRE TECHNOLOGY để có thể truy cập chúng với cấu hình mạng hiện tại.

Quản lý bộ ngắt mạch:

Cho phép điều khiển 1 chuyển đổi hoặc 2 cầu dao riêng biệt.

Các phản hồi về vị trí ngắt có thể được kết nối hoặc không.

Các xung có thể điều chỉnh hoặc tiếp điểm có chốt để đóng cầu dao.

Điều chỉnh xung hoặc tiếp điểm chốt để mở cầu dao.

Quản lý cuộn dây MN / MX.

Đóng cửa không thành công, không mở được, đóng cửa bất ngờ, quản lý cảnh báo mở bất ngờ.

Modbus TCP Slave / Cổng giao tiếp chính mới.

Modbus TCP Slave: Tất cả dữ liệu đều có thể truy cập được bằng ModBus TCP cục bộ hoặc từ xa (web, GPRS).

Modbus TCP Master mới: khả năng tạo và cấu hình các khung tùy chỉnh.

3 cổng com riêng biệt có sẵn:

1 CANbus: Động cơ điện tử J1939 và các phần mở rộng I / O.

1 giao thức CANbus CRE để giao tiếp giữa tất cả các bộ điều khiển COMPACT.

Ethernet: Giao tiếp PC / ModBus TCP.

Giám sát từ xa với màn hình cảm ứng màu i4Gen. (7, 10 hoặc 15 inch)

Gửi email đến các sự kiện.

1 I4Gen duy nhất có thể giám sát toàn bộ nhà máy điện.

Mới Giám sát và điều khiển toàn bộ nhà máy điện (máy phát điện, nguồn điện, quang điện, bộ lưu trữ ắc quy, ..) thông qua một sơ đồ đường dây duy nhất được tạo tự động.

Sử dụng ứng dụng Zoho Assist (PC, MAC, Điện thoại thông minh).

Lên đến 10.000 nhà máy điện với một tài khoản Zoho Assist duy nhất (ứng dụng Zoho Assist PC, MAC, Smartphone).

Trực quan – cấu hình – lập trình – điều khiển nhà máy điện từ xa.

Kết nối Internet: Cổng Wan hoặc điểm phát Wifi hoặc modem 4G hoặc Điểm truy cập điện thoại thông minh.

Bảo vệ điện và cơ khí.

3 cấp độ mật khẩu: người dùng cuối, kỹ thuật viên, kỹ thuật viên nâng cao.

Ngôn ngữ: Anh, Pháp, Ý, Tây Ban Nha tiêu chuẩn. Tiếng Bồ Đào Nha, tiếng Nga, tiếng Đức và các ngôn ngữ tùy chỉnh khác có sẵn theo yêu cầu.

Tự động quản lý các ức chế CANbus trong các ứng dụng có Bus Tie Breaker.

Đồng hồ tự động bằng CANbus.

Tự động cập nhật chương trình cơ sở: Khi mô-đun được kết nối với phần mềm i4Gen Suite PC, bạn sẽ tự động được yêu cầu cập nhật chương trình cơ sở lên phiên bản mới nhất nếu có.

The MASTER COMPACT 1B is one controller of a complete range for Energy sources and power plant management : Generators, Mains, Photovoltaic, Batteries storage, Tie breakers. This controller is made to manage generator power plants from 1 to 32 generators in parallel with mains.

The MASTER COMPACT 1B is suitable for applications with 2 circuit-breakers (Bus and mains)

The MASTER COMPACT range offers flexibility and time saving thanks to its simple wiring and easy engineering & programming.

Hardware and Display

The MASTER COMPACT 1B is available in switchboard panel mounted version with display, or core base mounted version and compatible with i4Gen touchscreen color display.

Software

The MASTER COMPACT 1B is configurable from their front panel display, from i4Gen remote toucscreen, or through the free i4Gen Suite software.

Control and Management

• Compatible with 3 or 4 wires three-phase, or two-phase or single phase systems.
• Automatic application management with several mains (up to 32).
• The different applications are:
  • Changeover mode.
  • No Break changeover mode.
  • Permanent mains paralleling.
• 9 x Digital inputs: NO or NC to ground, 3 x Analog inputs: Resistive (0…500Ω) or 0…20mA,  6 x Digital outputs: NE or ND. 1.8A.
• 31 calibration points for analogue inputs (resistive or 0-20 mA).
• Expansion via CANopen: 32 x Digital inputs, 16 x Analog inputs, 32 x Digital outputs.
• 2 x Relay outputs (breaker control): 5A, 240VAC.
• Power plant frequency/KW and Voltage/KVAR control through CANbus.
• Power plant electrical parameters acquisition from wiring (PT – CTs) or from CANbus (CRE).
• Remote start and test mode available On/Off load.
• Mains failure detection and No Break changeover with adjustable load transfer time and paralleling time.
• Possibility of operator mains transfer validation.
• Mains permanent paralleling in fix load or peak shaving and PF control.
• Synchronization: Frequency, Phase and Voltage synchronization (Synch display available on screen). Synch check (ANSI 25) + Phase sequence protection. Phase shift between 0 and 360 degrees could be added on the synch check relay function (for example to compensate DYN11 MT/BT transformers).
• New optimized Frequency/KW and Voltage/KVAR regulation which does not require PID adjustment in the MASTER (except for the phase synchronisation).
• Unload breakers management according with generators power available and load demand.
• Record of 500 events/alarms/faults with timestamps. Displayed on controller screen and i4Gen with advanced filter.
• 1350 logged events with timestamp and real-time value available, non volatile memory. Available on uploaded file.
• Alternative selection, Drag and Drop system: 16 parameters can switch between 2 values.
• Scheduler: daily, weekly, monthly. 10 configurables events.
• Easyflex®, Drag and Drop system: 50 programming lines.
  • ​​New Debug mode displaying in real time the status or value of all variables in the programming lines.
• Easy connect: This function permit to quickly switch the connection between controllers.
  • Automatically detects CRE TECHNOLOGY controllers on an Ethernet network.
  • It allows to automatically configure CRE TECHNOLOGY controllers IP address to be able to access them with the current network configuration.
• Circuit breakers management:
  • Allows the control of 1 changeover or 2 separate breakers.
  • The breakers positions feedback could be connected or not.
  • Adjustable pulses or latched contact for breaker closing.
  • Adjustable pulses or latched contact for breaker opening.
  • MN/MX coil management.
  • Closing failure, opening failure, unexpected closure, unexpected opening alarm management.
• New Modbus TCP Slave/Master Communication Port.
  • Modbus TCP Slave: All data are accessible by ModBus TCP locally or remotely (web, GPRS).
  • New Modbus TCP Master: possibility to create and configure customized frames.
• 3 isolated com ports are available:
  • 1 CANbus: J1939 electronic engine and I/O extensions.
  • 1 CANbus CRE protocol for communication between all COMPACT controllers.
  • Ethernet: PC communication/ModBus TCP.
• Remote Supervision with color touch screen i4Gen. (7, 10 or 15 inches)
  • Sending emails to events.
  • 1 single I4Gen can monitor the entire power plant.
  • New Monitoring and control of the complete power plant (generators, mains, photovoltaic, batteries storage,..) through a single line diagram generated automatically.
  • Use of the Zoho Assist app (PC, MAC, Smartphone).
  • Up to 10,000 power plant with a single Zoho Assist account (Zoho Assist PC, MAC, Smartphone application).
  • Visualization – configuration – programming – remote power plant control.
  • Internet connection: Wan port or Wifi hotspot or 4G modem or Smartphone Access point.
• Electrical and mechanical protections.
• 3 password levels: end user, technician, advanced technician.
• Languages: English, French, Italian, Spanish in standard. Portuguese, Russian, German and other custom languages are available on request.
• Automatic management of CANbus inhibitions in applications with Bus Tie Breaker.
• Automatic clock synchronization by CANbus.
• Automatic firmware update: When module is connected to i4Gen Suite PC software, you will automatically be asked for a firmware update to the latest version if applicable.
