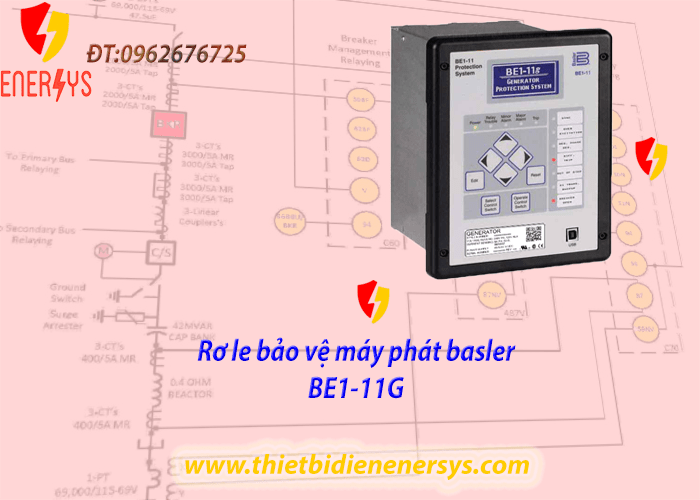

Rơ le bảo vệ máy phát Basler BE1-11g

CHI TIẾT SẢN PHẨM

Việc cài đặt cấu hình bảo vệ một cách chính xác là vô cùng dễ dàng với BE1-11. Hệ thống Bảo vệ Máy phát điện BE1-11g được thiết kế với một dòng đầy đủ các yếu tố bảo vệ và điều khiển, từ bảo vệ khoảng cách dự phòng (21) đến vi sai pha (87). Một bộ đồng bộ hóa tiên tiến có sẵn (25A) bao gồm các chế độ dự đoán và vòng khóa pha có thể lựa chọn. BE1-11g có nhiều tính năng để giải quyết các vấn đề về độ tin cậy phát sinh từ độ phức tạp của chương trình. Với các tệp BESTspace™, nhiều lược đồ logic được lập trình sẵn của BESTlogic™Plus và các ghi chú ứng dụng liên quan, bạn có thể tự tin rằng mình có được sự bảo vệ cần thiết.

Lợi ích:

Chức năng thiết bị IEEE:

* Chức năng tùy chọn:

Dễ dàng tự tin vào cài đặt bảo vệ với phần mềm BESTCOMSPlus® cung cấp cài đặt trực quan với biểu đồ, kiểm tra lỗi tích hợp và màn hình tóm tắt.

Bảo vệ phức hợp rất dễ cấu hình và dễ hiểu với các sơ đồ được lập trình sẵn, logic kéo và thả, nhãn người dùng và ghi chú do BESTlogic™Plus cung cấp.

Trình mô phỏng ngoại tuyến trong BESTlogic™Plus giúp xác định và khắc phục sự cố logic mà không cần phần cứng vật lý tốn kém.

Có thể phối hợp thích ứng cho các ứng dụng khó nhờ 24 đường cong thời gian tiêu chuẩn ngành và năm đường cong do người dùng xác định.

Các ứng dụng sao lưu và đồng phát được hưởng lợi từ khả năng theo dõi tần số.

Đáp ứng nhu cầu liên lạc hiện đại của bạn với Ethernet 10/100Mbit đồng hoặc cáp quang 100Mbit theo tiêu chuẩn IEC 61850, DNP hoặc Modbus®.

Kết nối dễ dàng, ngay cả khi sử dụng nhiều dây lớn, với các đầu vít lớn cho tất cả các đầu cuối.

Nhận thông tin bạn cần để phân tích hệ thống với khoảng cách đến lỗi, ghi dao động, đo nhu cầu, chất lượng điện năng, giám sát cầu dao và các dữ liệu khác do BE1-11 cung cấp.

Tăng cường bảo mật và chọn lọc được cung cấp với bảo vệ khác biệt tùy chọn.

Dễ dàng điều hướng cài đặt và đo sáng với menu Giao diện Người Máy (HMI) trực quan và màn hình LCD lớn.

Tùy chỉnh thông tin được hiển thị để đáp ứng các nhu cầu ứng dụng khác nhau với các chỉ báo và nhãn do người dùng xác định.

Kiểm soát trực tiếp logic bên trong bằng cách sử dụng các nút Chọn và Vận hành có sẵn trên bảng điều khiển phía trước.

Bảo vệ đáng tin cậy ngay cả trong các sự kiện vận hành bất thường như nhiệt độ môi trường cao, làm mát bị tắc hoặc vòng bi bị mòn, với mô-đun RTD tùy chọn.

Có thể sử dụng mô-đun RTD tùy chọn với đầu ra tương tự có thể định cấu hình đầy đủ để điều khiển đồng hồ đo tương tự. Người dùng có thể dễ dàng chỉ định các điểm ngắt để phản ánh các thông số đo được.

Có thể kết hợp tối đa 14 điểm theo dõi nhiệt độ hành trình và cảnh báo bằng cách sử dụng mô-đun RTD tùy chọn.

Giảm chi phí lắp đặt và cải thiện độ tin cậy bằng cách gắn mô-đun RTD tùy chọn gần điểm đo để giảm thiểu chiều dài cáp.

Correctly configuring protection with confidence has never been easier than with the BE1-11. The BE1-11g Generator Protection System is designed with a complete line of protection and control elements, from backup distance (21) protection to phase differential (87). An available advanced synchronizer (25A) includes selectable phase-lock-loop and anticipatory modes. The BE1-11g has many features to address issues with reliability arising from programming complexity. With BESTspace™ files, multiple BESTlogic™Plus preprogrammed logic schemes, and associated application notes, you can be confident that you have the protection you need.

Benefits

* Optional

• Entering protection settings with confidence is easy with BESTCOMSPlus® software that provides intuitive settings with graphs, built-in error checking, and summary screens.
• Complex protection is easy to configure and understand with preprogrammed schemes, drag-and-drop logic, user labels, and notes provided by BESTlogic™Plus.
• The Offline Simulator in BESTlogic™Plus helps identify and troubleshoot the logic without the expensive need for physical hardware.
• Adaptable coordination for difficult applications is made possible by 24 industry-standard timing curves and five user-defined curves.
• Backup and cogeneration applications benefit from frequency tracking capabilities.
• Meet your modern communications needs with 10/100Mbit copper or 100Mbit fiber-optic Ethernet with IEC 61850, DNP, or Modbus®.
• Connection is easy, even when using multiple large wires, with large screw terminals for all terminations.
• Get the information you need for system analysis with distance-to-fault, oscillography, demand metering, power quality, breaker monitoring, and other data provided by the BE1-11.
• Increased security and selectivity provided with optional differential protection.
• Easily navigate settings and metering with the intuitive Human Machine Interface (HMI) menu and large LCD display.
• Customize displayed information to meet different application needs with user-defined indicators and labels.
• Direct control of internal logic using Select and Operate buttons available on the front panel.
• Reliable protection even during abnormal operation events such as high ambient temperature, blocked cooling, or worn bearings, with optional RTD module.
• Optional RTD module with fully configurable analog outputs can be used to drive analog meters. Easily assigned trip points can be scaled by the user to reflect measured parameters.
• Up to 14 combined alarm and trip temperature monitoring points are possible using an optional RTD module.
• Reduce installation costs and improve reliability by mounting an optional RTD module near the point of measurement to minimize cable lengths.
